Sistem Penyejukan Sinki Haba: Prinsip, Jenis, Bahan dan{0}}Penyelesaian Terma Kuasa Tinggi
Memandangkan peranti elektronik terus memberikan prestasi yang lebih tinggi, tindak balas yang lebih pantas dan frekuensi operasi yang lebih tinggi, pengurusan haba telah menjadi cabaran kritikal. Reka bentuk-baiksistem penyejukan sink habaadalah penting untuk mengekalkan prestasi yang stabil, meningkatkan kebolehpercayaan dan memanjangkan hayat perkhidmatan komponen elektronik.
Artikel ini memberikan gambaran menyeluruh tentangsistem sink haba, termasuk prinsip kerja, bahan, proses pembuatan dan aplikasi-dengan tumpuan padasink haba kuasa tinggipenyelesaian.
Apakah Sistem Sin Haba?
A sistem sink habaadalah pasif atau aktifperanti sink habadireka untuk menyerap, memindahkan dan menghilangkan haba yang dijana oleh komponen elektronik seperti CPU, GPU, bekalan kuasa, IGBT dan modul kuasa tinggi-yang lain.
Dengan cekap menguruspelesapan sink haba, sistem mengekalkan komponen dalam julat suhu operasi yang selamat, memastikan kestabilan prestasi dan kebolehpercayaan-jangka panjang.
Mengapa Sistem Penyejukan Sinki Haba Diperlukan?
Dengan peningkatan permintaan untuk-pengkomputeran berkelajuan tinggi, ketumpatan kuasa tinggi dan operasi berterusan, peranti elektronik menjana lebih banyak haba dengan ketara berbanding sebelumnya.
Tanpa berkesanpenyejukan sink haba, kenaikan suhu yang berlebihan boleh menyebabkan:
* Kemerosotan prestasi (cth CPU atau GPU pendikit)
* Mengurangkan kecekapan modul kuasa
* Kegagalan komponen pramatang atau kerosakan kekal
Atas sebab ini,sink haba habapenyelesaian adalah bahagian asas reka bentuk sistem elektronik moden.
Prinsip Kerja Sistem Penyejukan Sinki Haba
A sistem penyejukan sink hababeroperasi melalui pelbagai mekanisme pemindahan haba:
1. Pengaliran Haba
Haba dipindahkan dari sumber haba (cip atau modul) ke tapak sink haba melaluilogam sink hababahan dan bahan antara muka terma (TIM). Peringkat ini adalah kritikal untuk keseluruhanpemindahan haba sink habakecekapan.
2. Perolakan Haba
Perolakan semula jadi: Bergantung pada aliran udara semula jadi, sesuai untuk aplikasi kuasa-rendah.
Perolakan paksa: Menggunakan kipas atau pam untuk meningkatkan aliran udara atau aliran cecair, yang biasa digunakan dalamsinki haba yang disejukkan dengan udaradan sistem penyejukan cecair.
3. Sinaran Haba
Sinaran terma menyumbang kepada pelesapan haba, terutamanya dalam-suhu tinggi atau persekitaran vakum.
Komponen Utama Sistem Sin Haba
* Sinki haba
Plat asas: Bersentuhan terus dengan sumber haba, biasanya diperbuat daripada aluminium atau kuprum untuk kekonduksian terma yang tinggi.
Sinki haba dengan sirip: Meningkatkan luas permukaan dan meningkatkan kecekapan aliran udara.
*Bahan Antara Muka Terma (TIM)
Gris terma, bahan tukar-fasa, pad haba atau logam cecair meningkatkan sentuhan dan mengurangkan rintangan haba.
*Medium Penyejukan
Udara (singki haba disejukkan udara)
Cecair (air atau minyak dalam sistem penyejukan cecair)
Fasa-tukar cecair (digunakan dalam paip haba dan ruang wap)
*Peranti Bantu
Sinki haba dan kipas, pam dan sistem kawalan meningkatkan kecekapan penyejukan dalam reka bentuk aktif.
Jenis Sistem Penyejukan Sinki Haba
Sinki Haba Pasif
Sinki haba pasif tidak mempunyai bahagian yang bergerak dan bergantung pada perolakan dan sinaran semula jadi.
Ia sesuai untuk-elektronik kuasa rendah dan aplikasi pencahayaan LED, seperti sink haba tersemperit aluminium yang digunakan dalam lampu bawah.
Sinki Haba Aktif
Udara-Penyimpan Haba Disejukkan
Ansink haba yang disejukkan udaramenggunakan kipas untuk memaksa aliran udara melalui sirip.
Pertimbangan reka bentuk utama termasuk: Ketumpatan dan jarak sirip (untuk mengimbangi aliran udara dan pemindahan haba), Bunyi bunyi kipas dan penggunaan kuasa, Keseluruhankuasa heatsinkkeupayaan pengendalian
Cecair-Penyimpan Haba Disejukkan
Sistem penyejukan cecair menggunakan plat sejuk untuk menyerap haba terus dari sumbernya. Cecair beredar mengeluarkan haba dengan cekap, menjadikan penyelesaian ini sesuai untuksink haba kuasa tinggidanbekalan kuasa sink habaaplikasi.
Fasa-Tukar Sinki Haba
Paip haba dan ruang wap menggunakan fasa-menukar cecair kerja untuk mencapai pemindahan haba yang sangat cekap. Penyelesaian ini sesuai apabila ruang terhad dan haba perlu disebarkan ke kawasan penyejukan yang lebih besar.

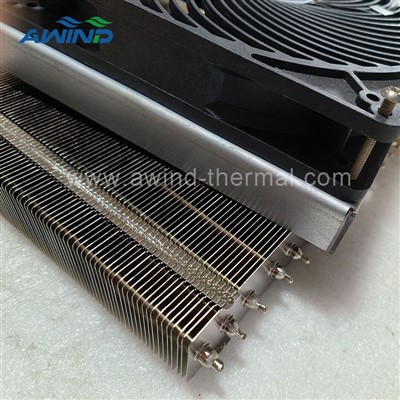

Reka Bentuk Sinki Haba Hibrid dan Termaju
Penyelesaian terma moden sering menggabungkan pelbagai teknologi, termasuk:
Paip haba + gabungan tindanan sirip
Plat sejuk saluran-mikro
Penyepaduan penyejukan termoelektrik (TEC).
Sinki haba terikatdansink haba pematerianstruktur untuk prestasi terma yang dipertingkatkan
Pendekatan ini digunakan secara meluas apabilamereka bentuk sink habauntuk permohonan yang menuntut.
Bahan Sinki Haba
Pemilihan bahan didorong oleh kekonduksian terma, kebolehkilangan dan kos.
Sinki Haba Aluminium
Ringan dan kos-efektif
Mudah diproses menggunakanpenyemperitan aluminium sink habadanheatsink tersemperitkaedah, Digunakan secara meluas dalam elektronik kuasa dan penyejukan LED
Sinki Haba Kuprum
Kekonduksian terma yang sangat tinggi, Berat dan kos yang lebih tinggi, Digunakan dalamheatsink tembaga penuhatausink haba aluminium tembagareka bentuk hibrid untuk prestasi maksimum
Proses Pembuatan Sinki Haba
Proses biasa yang digunakan untuk mengeluarkan sink haba termasuk:
Mengecap
Setiap proses menawarkan kelebihan berbeza bergantung pada keperluan terma, kekangan saiz dan sasaran kos.
Aplikasi Sistem Penyejukan Sinki Haba
Sistem sink haba digunakan secara meluas di seluruh industri, termasuk:
* Elektronik Pengguna: Penyejukan CPU dan GPU
* Perindustrian & Tenaga: modul IGBT, penyongsang fotovoltaik, penyelesaian sink haba bekalan kuasa, modul optik
* Pencahayaan LED: Pengurusan haba LED berkuasa tinggi-
* Aeroangkasa: Sistem kawalan haba satelit
* Elektronik Automotif: Pengawal motor EV dan pengurusan haba bateri
*-Perlengkapan Pengkomputeran & Perubatan Berprestasi Tinggi: Peranti penyejukan cecair dan ketepatan pelayan
*Kuasa & Grid Pintar: Tenaga boleh diperbaharui dan sistem kuasa pintar
Reka Bentuk Sinki Haba Tersuai & Simulasi Terma
Jika anda sudah mempunyai konsep penyejukan atau keperluan teknikal,anda boleh berkongsi dengan merekaAWET MUDA.
Pasukan kejuruteraan kami menyediakan cadangan profesional berdasarkan andasistem penyejukan sink habakeperluan.
Jika anda belum mempunyai reka bentuk yang dimuktamadkan, kami boleh menyokong anda dengan:Reka bentuk sistem sink haba tersuai, Simulasi dan pengoptimuman terma, Penyelesaian sink haba-kuasa tinggi dan bekalan kuasa.
