Penyelesaian optimum sinki modul optik

Dengan perkembangan pesat teknologi kecerdasan buatan (AI), latihan data AI dan aplikasi sering melibatkan penghantaran data besar -besaran dan interaksi masa sebenar -, dan permintaan untuk kuasa pengkomputeran dan rangkaian menunjukkan pertumbuhan letupan.

Modul optik, sebagai "kurier" untuk menghantar data antara peranti dalam rangkaian, membawa penghantaran dan penerimaan data besar -besaran untuk "lebuh raya kuasa pengkomputeran", dan kedudukan pentingnya menjadi semakin menonjol

Modul optik terdiri daripada peranti optoelektronik, litar berfungsi, dan antara muka optik. Peranti optoelektronik termasuk kedua -dua penghantaran dan penerima bahagian dan merupakan sebahagian daripada sistem komunikasi optik yang sangat diperlukan.
Ringkasnya, fungsi modul optik adalah untuk menukar isyarat elektrik ke dalam isyarat optik pada hujung penghantaran, menghantarnya melalui gentian optik, dan kemudian menukar isyarat optik ke dalam isyarat elektrik pada akhir penerimaan. Modul optik diklasifikasikan mengikut borang pembungkusan mereka, biasanya termasuk SFP, SFP+, SFF, Gigabit Ethernet Interface Converter (GBIC), dll.
Melalui modul optik, sambungan lancar dan kerjasama antara pelbagai jenis peranti dapat dicapai, seperti router, suis, pelayan, dan peranti penyimpanan di rangkaian, yang semuanya bergantung pada interkoneksi modul optik. Penggunaan modul optik sangat luas.

Modul optik biasanya terdiri daripada komponen pemancar cahaya, komponen penerima cahaya, cip, papan litar, perumahan, antara muka optik, dll









Pembungkusan modul optik



01.

QSFP+

Quad Small Form - Pluggable Factor Plus, empat saluran yang dipertingkatkan pakej kecil adalah swappable panas.

Modul optik QSFP+menyokong penghantaran 4 saluran serentak, dengan satu saluran yang mampu menyokong kadar 10Gbps, dan kadar 40Gbps dicapai melalui penghantaran 4 saluran.

02.

QSFP28

Quad Forms Small - Factor Pluggable 28, empat saluran Pakej Kecil dengan Hot Swappable 28.



Modul optik QSFP28 menyokong penghantaran 4 saluran serentak, dengan satu saluran yang mampu menyokong kelajuan dari 25Gbps hingga 40Gbps, mencapai kelajuan melebihi 100Gbps melalui penghantaran 4 saluran.

03.

Qsfp - dd

Quad Form Small - faktor pluggable - kepadatan berganda, kepadatan dwi empat saluran pluggable kecil.



Pakej DD QSFP - serasi dengan QSFP+/QSFP28 dan pakej QSFP yang lain. Ia menambah barisan saluran ke saluran QSFP 4 - dan menyokong penghantaran 8 saluran serentak. Kelajuan saluran tunggal boleh mencapai 25Gbps, 50Gbps, dan 100Gbps, jadi modul optik QSFP-DD boleh menyokong kelajuan 200Gbps, 400Gbps, atau 800Gbps.

04.

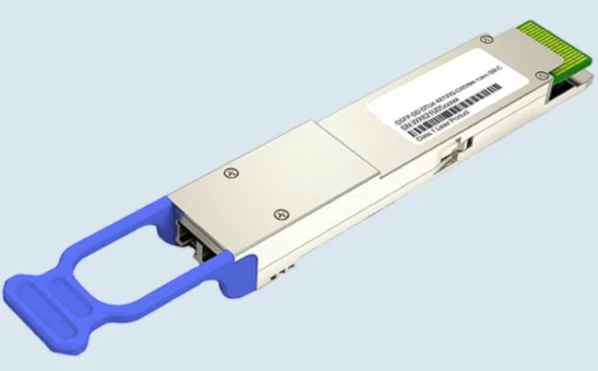

OSFP

Octal Small Form - Pluggable faktor, lapan saluran kecil pakej swappable panas.



Modul optik OSFP mempunyai 8 saluran elektrik kelajuan tinggi -, masing -masing dengan kelajuan sehingga 100gbps, dan jalur lebar total dapat menyokong kelajuan 200gbps, 400gbps, 800gbps, dan 1.6tbps. Saiznya sedikit lebih besar daripada qsfp - dd.

Di pusat data moden, rangkaian 5G, dan kelompok AI, modul optik seperti "lebuh raya" untuk penghantaran maklumat. Sama ada modul optik 100g QSFP28, atau modul optik 400g/800g QSFP - DD dan OSFP, mereka semua menghasilkan haba yang besar apabila menghantar isyarat kelajuan tinggi -.
Sekiranya haba tidak dapat hilang tepat pada masanya, modul optik mungkin mengalami kemerosotan prestasi, jangka hayat yang dipendekkan, atau kegagalan langsung. Untuk memastikan operasi yang stabil, modul optik mesti dilengkapi dengan tenggelam haba yang cekap.
Modul optik mengandungi cip dan laser, seperti CPU dalam komputer, yang menghasilkan haba semasa operasi. Apabila kadar penghantaran meningkat (100g → 400g → 800g), penggunaan kuasa modul optik juga meningkat. Tanpa tenggelam haba yang sesuai, sukar bagi modul untuk beroperasi dengan stabil untuk masa yang lama.
Fungsi sinki haba adalah dengan cepat menghilangkan haba yang dihasilkan oleh modul dan membawanya melalui perolakan udara, mengekalkan modul optik pada suhu yang selamat.

Untuk modul optik yang dibungkus seperti QSFP28, QSFP - DD, dan OSFP, kami menggunakan proses gabunganDie - Casting Zinc Alloy Shell dan Aluminium Extruded Fin.

Die Cast Zinc Alloy Shell: Kekuatan yang tinggi, struktur yang stabil, boleh memberikan perlindungan mekanikal yang baik untuk modul optik.

Aluminium Extruded Heat Dissipation Fin: Dengan kekonduksian terma yang sangat baik dan ringan, mereka dapat dengan cepat menghilangkan haba dan meningkatkan kecekapan pelesapan haba.

Gabungan ini menggabungkan kekuatan struktur, kecekapan pelesapan haba, dan kelebihan kos, dan telah disahkan secara meluas dalam aplikasi praktikal

Dengan peningkatan kelajuan modul optik yang berterusan, kepentingan sinki haba menjadi semakin menonjol. Kami telah terlibat dalam bidang tenggelam haba selama bertahun -tahun dan mempunyai pengalaman yang kaya dalam reka bentuk dan pengeluaran, terutamanya dalam bidang pelesapan haba modul optik. Kami telah berjaya menyediakan penyelesaian pelesapan haba yang matang dan boleh dipercayai untuk pelbagai pakej seperti QSFP - DD, OSFP, QSFP28, QSFP+, dll.
Pasukan kami bukan sahaja biasa dengan keperluan pelesapan haba modul optik yang dibungkus, tetapi juga dapat menyediakan reka bentuk dan pengeluaran yang disesuaikan mengikut persekitaran aplikasi sebenar pelanggan.
Sama ada ia tinggi - pusat data ketumpatan, stesen asas 5G, atau kelompok AI, kami dapat menyampaikan produk sinki haba yang efisien, stabil, dan boleh dipercayai kepada pelanggan kami.
Jika anda mencari tenggelam haba modul optik yang cekap dan stabil, pasukan kami akan memberikan anda produk dan perkhidmatan yang boleh dipercayai.
