Apakah heatsink sirip pinggan
Heatsink sirip plat mengekstrak haba melalui perolakan dan gunakan sirip lurus yang melintasi keseluruhan panjang untuk memaksimumkan luas permukaan sinki haba.
Sinki haba plat ringkas mempunyai tujuh parameter geometri bebas yang boleh berbeza-beza dalam mana-mana reka bentuk: ketebalan sirip, ketinggian sirip, panjang sirip, jarak sirip, panjang tapak, lebar tapak dan ketebalan substrat.
Sinki haba sirip plat boleh dihasilkan melalui pelbagai kaedah, seperti pemesinan CNC, penyemperitan, tuangan die, pengecapan, lipatan atau pengikisan. Sinki haba sirip plat juga digunakan untuk selongsong mekanikal dan bahagian luar selongsong, kerana ia menyediakan penyelesaian mudah yang tidak menghasilkan bunyi atau penggunaan kuasa.

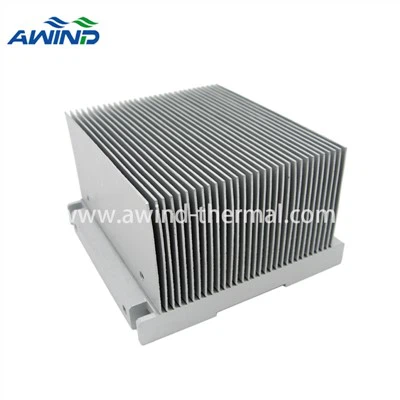

Sinki haba sirip plat tersemperit aluminium
Kebanyakan radiator sink haba sirip plat dihasilkan melalui penyemperitan menggunakan aloi aluminium 6063-T5 yang sangat konduktif yang mempunyai sifat mekanikal dan haba yang baik.Alat dan kos unit penyemperitan adalah yang paling rendah di antara semua kaedah pengeluaran besar-besaran.
Sinki haba sirip plat yang diperbuat daripada aluminium tersemperit adalah kos efektif dan memberikan prestasi terma optimum dalam perolakan paksa apabila sirip selari dengan arah aliran udara tetap.
Adakah sink haba sirip pin lebih baik daripada sink haba sirip plat?
Trend industri peralatan elektronik ke arah kepadatan yang lebih tinggi dan produk yang lebih berkuasa memerlukan teknologi penyejukan untuk mempunyai tahap prestasi yang lebih tinggi.
Disebabkan kelebihan pembuatan yang mudah dan prestasi terma yang tinggi, pelbagai jenis radiator telah dibangunkan dan digunakan secara meluas dalam industri. Dua jenis yang biasa ialah heatsink sirip plat dan heatsink sirip pin.
Sinki haba sirip plat mempunyai kelebihan reka bentuk yang ringkas dan pembuatan yang mudah, manakala sinki haba sirip pin menghalang pembangunan lapisan sempadan terma dalam aliran satu arah pada kos penurunan tekanan yang semakin meningkat. Disebabkan kelebihan masing-masing, kedua-dua jenis sink haba biasanya digunakan sebagai penyelesaian penyejukan untuk peranti elektronik.
Apakah fungsi sirip pada sink haba?
Sirip sink haba digunakan terutamanya untuk meningkatkan kawasan permukaan pelesapan haba, dan dengan memanjangkan ketinggian sirip, kawasan pelesapan haba dibangunkan ke atas untuk mencapai kesan pelesapan haba yang lebih baik.
Apakah jenis sirip yang ada untuk sink haba?
Pelbagai jenis sink haba: (a) sink haba sirip plat, (b) sink haba sirip polisi, (c) sink haba sirip pin bulat, (d) sink haba berbentuk plat. Dalam aplikasi kejuruteraan moden, kaedah yang paling penting untuk meningkatkan pemindahan haba perolakan dalam jumlah terhad ialah heatsink Fins.
Apakah bentuk sirip yang terbaik?
Kajian berangka telah dijalankan ke atas sink haba sirip plat dengan bentuk sirip yang berbeza (bulatan, kon dan segi empat tepat). Keputusan menunjukkan bahawa berbanding dengan dua bentuk lain, sirip bulat meningkatkan prestasi terma sink haba, masing-masing mengurangkan rintangan haba sebanyak 25% dan 12%.
Berapakah saiz sink haba sirip pin?
Saiz sink haba kami boleh disesuaikan dan dihasilkan mengikut keperluan pelesapan haba pelanggan.
Mengapakah struktur seperti sirip membenarkan heatsink memindahkan haba dengan lebih cepat?
Sirip sink haba meningkatkan luas permukaan yang bersentuhan dengan udara, dengan itu meningkatkan kadar pemindahan haba perolakan. Struktur seperti sirip masih menghasilkan pergolakan dalam udara yang mengalir di atas sink haba. Pergolakan ini meningkatkan percampuran udara, dengan itu meningkatkan lagi kadar pemindahan haba
Adakah lebih baik daripada radiator heatsink sirip plat yang lebih tebal?
Cadangkan memilih saiz heatsink yang sesuai. Lebih besar heatsink, lebih kuat kapasiti pelesapan habanya. Walau bagaimanapun, saiz heatsink akan dihadkan oleh ruang yang diletakkan di dalamnya dan kawasan sentuhan antara sink haba dan sumber haba. Lebih tebal sink haba, lebih berat berat, dan lebih tinggi kos. Oleh itu, adalah disyorkan untuk menggunakan sink haba bersaiz sesuai
Apakah ketebalan yang lebih sesuai untuk sink haba sirip plat?
Jumlah rintangan haba mempunyai titik optimum antara 2-4mm ketebalan substrat. Untuk ketebalan substrat kurang daripada 2mm, rintangan penyebaran meningkat dengan mendadak, menghasilkan jumlah rintangan haba yang lebih tinggi.
Berapakah jarak antara sirip heatsink?
Jarak dan bilangan sirip berbeza antara 5-12 mm dan 5-9 mm, masing-masing. Keputusan menunjukkan bahawa berbanding dengan sink haba sirip plat, sink haba sirip pin padu plat mempunyai rintangan haba yang lebih rendah dan prestasi pemindahan haba yang lebih tinggi.
Adakah warna sink haba sirip plat penting?
Adakah warna heatsink penting? Untuk memahami peranan warna sink haba dalam fungsi keseluruhan keperluan haba komponen, kekonduksian dan keterserakan di dalam dan di seluruh sink haba dipengaruhi terutamanya oleh jenis bahan yang digunakan, bentuk sink haba, paras luas permukaan keseluruhan, dan pelbagai faktor lain.
Sesetengah orang mengatakan bahawa kerana pelepasan haba pancaran haba dicapai melalui perolakan dan bukannya sinaran, warna pancaran haba tidak penting. Orang lain percaya bahawa warna adalah penting. Aliran pemikiran terakhir percaya bahawa hitam adalah pilihan terbaik kerana ia boleh menyerap dan menghilangkan haba lebih baik daripada warna lain. Berbanding warna lain, kesan heatsink bersalut hitam adalah lebih baik. Ini kerana hitam bukan sahaja mempamerkan keupayaan penyerapan haba yang terbaik, jadi perbezaan antara suhu heatsink dan suhu udara sekeliling adalah yang paling besar, dan kadar pelesapan haba juga paling tinggi.
Tetapi hitam bukan satu-satunya warna sink haba yang dipilih oleh pengeluar dalam industri hari ini. Ungu adalah satu lagi pilihan yang sangat popular. Warna jenis sink haba ini pada asasnya gelap, menghasilkan kesan yang serupa dengan hitam, dan pada masa yang sama, dapat dilihat bahawa sink haba kelihatan cantik dalam komponen elektronik. Selain itu, biru juga digunakan dalam reka bentuk tertentu yang memerlukan warna ini untuk menjadikan keseluruhan komponen memuaskan secara visual. Banyak syarikat yang menjual heatsink menawarkan pelbagai warna untuk menyediakan pelanggan dengan lebih banyak pilihan warna penampilan.
(Penyejuk haba hitam)
Apakah perbezaan logam yang paling baik memanaskan?
Di antara bahan logam, perak mempunyai kekonduksian terma tertinggi, tetapi kosnya tinggi; Tembaga tulen adalah yang kedua, tetapi ia tidak mudah diproses. aloi aluminium 6063 T5 biasanya digunakan dalam sink haba yang disejukkan udara kerana kebolehkerjaannya yang baik, rawatan permukaan yang mudah dan kos yang rendah.
Mengapakah sink haba dengan sirip tersusun rapat tidak sesuai untuk perolakan semula jadi?
Sirip yang diisi rapat akan mempunyai luas permukaan pemindahan haba yang lebih besar, tetapi pekali pemindahan haba yang lebih kecil (disebabkan rintangan tambahan sirip tambahan). Sinki haba dengan sirip jarak yang luas akan mempunyai pekali pemindahan haba yang lebih tinggi tetapi luas permukaan yang lebih kecil.
Oleh itu, susunan dan pengagihan sirip perlu munasabah untuk mencapai pelesapan haba yang lebih baik dalam perolakan semula jadi.
Adakah lebih baik untuk mempunyai heatsink sirip yang lebih tinggi?
Sinki haba yang lebih tinggi boleh meningkatkan luas permukaan dan juga memanjangkan jarak perambatan haba (mengurangkan kekonduksian). Ideal mutlak adalah untuk menjadikan permukaan sinaran/perolakan sedekat mungkin dengan sumber haba untuk kekonduksian yang paling berkesan. Tetapi ketinggian sink haba juga terhad oleh ruangnya, jadi perlu memilih ketinggian yang sesuai.
Apakah radiator pasif?
Kadangkala, jenis sink haba ini dirujuk sebagai HSF, yang bermaksud sink haba dan kipas. Radiator pasif diperbuat daripada radiator sirip aluminium dan menghilangkan haba melalui perolakan.
Bolehkah sink haba pasif berfungsi?
Radiator pasif berfungsi. Kerana mereka tidak memerlukan bekalan kuasa sekunder atau sistem kawalan untuk mengawal, dan tidak perlu menjana lebih banyak haba kerana operasi sistem kawalan. Walau bagaimanapun, sink haba pasif tidak berkesan seperti sink haba aktif dalam memindahkan haba daripada sistem.
Adakah sink haba akan menjadi buruk?
Dari masa ke masa, dalam persekitaran kerja biasa, sink haba mungkin disekat oleh habuk dan serpihan lain. Habuk akan mengurangkan kawasan permukaan yang tersedia untuk penyejukan, dengan itu mengurangkan kapasiti penyejukan sink haba. Akhirnya, disebabkan kuasa penyejukan yang lebih rendah ini, komponen elektrik mungkin mula terlalu panas.
Adakah lebih baik untuk menolak atau menarik udara melalui sink haba?
Kedua-duanya berkesan, tetapi biasanya ditunjukkan dalam konfigurasi kipas tunggal pada sink haba CPU, menolak adalah lebih berkesan. Mempercepatkan pengaliran udara boleh membawa haba dengan lebih baik.
Adakah penyejukan cecair lebih baik daripada sink haba?
Kipas penyejuk udara tradisional dengan sink haba juga boleh digunakan. Penyejukan cecair kelihatan lebih sejuk, beroperasi lebih senyap, dan secara amnya lebih berkesan daripada teknologi penyejukan udara tradisional. Tetapi penyejukan cecair memerlukan teknologi yang lebih tinggi dan kosnya akan lebih tinggi daripada penyejukan haba.
Bolehkah membersihkan sink haba meningkatkan prestasi?
Membersihkan radiator bukan hanya soal estetika. Ia juga boleh meningkatkan prestasi, kestabilan dan hayat perkhidmatan komponen elektronik. Habuk dan kotoran boleh menyekat aliran udara, meningkatkan suhu dan menyebabkan bunyi dan getaran.
Bolehkah saya membersihkan radiator dengan air?
Ya, selagi tiada kipas. Sebaik-baiknya, anda akan menggunakan air suling, tetapi jika anda hanya mempunyai air paip, itu tidak menjadi masalah. Beri masa yang cukup untuk mengeringkan udara dan pastikan tiada air tersangkut dalam sebarang lubang skru. (Sistem haba aluminium)
Bilakah saya perlu menukar radiator?
Ini sebahagian besarnya bergantung pada sink haba dan pemproses. Apabila ia tidak lagi menyiapkan kerja yang diharapkan. Jika radiator berkarat atau rosak, ia perlu diganti. Jika peningkatan haba daripada komponen elektronik menjadikan sink haba asal tidak dapat menghilangkan haba tepat pada masanya, adalah perlu untuk menggantikan sink haba dengan satu yang mempunyai kesan pelesapan haba yang lebih baik.
